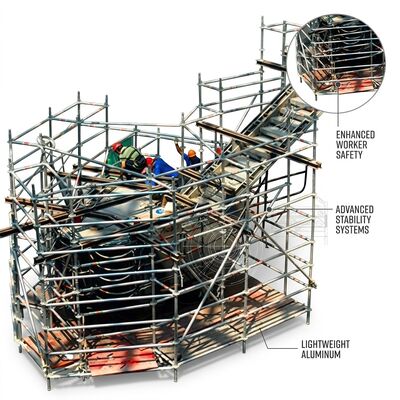

Шаг 1: Позиционирование базовой рамы (0:00-1:30).Разверните базовую раму с ее транспортной конфигурации и поместите четыре колеса на желаемое место работы.Задействовать все четыре колеса тормоза, нажав на педаль тормоза на каждом каскаде. The base frame's laser-etched alignment marks provide visual confirmation that the frame corners form a true rectangle within ±2mm diagonal tolerance—critical for ensuring vertical standards will seat correctly in subsequent stepsЕсли поверхность земли неровная, разверните интегрированные нивелирующие винты в каждом углу, регулируя до тех пор, пока уровень пузыря, интегрированного в перекрестный член базовой рамы, не будет в пределах 0.5 градусов горизонтальности в обеих осях.
Шаг 2: Вертикальные стандарты первого залива (1:30-3:00).Вставьте два вертикальных стандарта первой площадки в угловые розетки базовой рамы.Каждое стандартное сиденье с звуковым металлическим щелчком, как пружинный загруженный удерживающий пин задействует ров захвата розетки. Проверьте зеленый индикатор вкладки развернуты на обеих удерживающих булавках перед тем, как продолжить. стандарты цветовые с красной полосой в нижнем конце и синей полосой в верхней части,предоставление немедленного подтверждения визуальной ориентации, которое предотвращает распространенную ошибку установки стандартов вверх дном.
Шаг 3: Горизонтальные и диагональные брекеты (3:00-6:30).Начиная с самого низкого положения кольца розетки, установите четыре горизонтальных брекета и два диагональных брекета, которые завершают структурную триангуляцию первого отсека.Каждый подталкивающий фит интерлокировочный разъединитель выровнен над желаемым позиции кольца розетки и проталкивается крепко внизВнутренний механизм блокировки с двумя камерами производит звуковой двойной клик.Второй подтверждает полное сидение с удерживающей камерой, развернутой позади воротничной губыЗелёный индикатор на каждом корпусе соединителя обеспечивает дополнительное подтверждение, видимое с уровня земли без подъема.Завершите все шесть соединений для первого отсека перед продолжениемЭта последовательность обеспечивает трехмерную жесткость до того, как вес будет применен к любой отдельной точке соединения.
Шаг 4: Установка платформы (6:30-7:30).Поместите первую панель платформы на желаемое рабочее высоту розеты кольцевого положения.не требующие отдельных крепежных устройствСамовес панели полностью помещает крюки в приемные каналы.Подтвердить, что все четыре скобки крюка полностью включены визуально проверяя красную маркировку на каждом крюке больше не видно над трубой скобкиУстановите панели ограждения, вставляя их штифты в вертикальные стандартные верхние розетки, завершая систему защиты от падения в отсеке.
Шаг 5: Верхние заливы и конечная платформа (7:30-8:00+).Дополнительные отсеки следуют одинаковой последовательности стандартов, брекетов и платформы, работая вверх по одному отсеку за раз.Методология построения изнутри означает, что все компоненты для следующего отсека передаются с завершенного уровня платформы ниже.Полная 8-метровая башня, состоящая из четырех 2-метровых отводов,полностью установлен и готов к использованию менее чем за 8 минут обученной командой из двух человек..
Ключевые особенности| Параметр | Спецификация |
|---|---|
| Тип соединения | Замыкание с подталкивающим устройством (без инструмента) |
| Материал соединителя | A356-T6 Инвестиционный актер |
| Материал пружины | 17-7 PH Нержавеющая сталь |
| Размеры платформы | 10,8 м х 0,6 м |
| Диапазон рабочей высоты | 2м - 12м |
| Уровень материала | Сплав алюминия 6082-T6 |
| Диаметр трубы | 50.8 мм |
| Стены труб | 1.8 мм |
| Время сборки (8 м) | Менее 8 минут (2 человека) |
| Грузоподъемность | 200 кг/кв. м |
| Обработка поверхности | Серебро анодированное |
| Колесо | 200мм замыкающийся кастор |
| Стандартный | EN1004:2004 |
Все соединители с блокировкой предварительно установлены на концах скобки, не требуя сборки с нулевым полем.Опаковка корпуса из фанеры с отдельными трубными рукавами и защитными крышками соединителей. 24-месячная гарантия, охватывающая всю систему, включая механизмы соединений.
