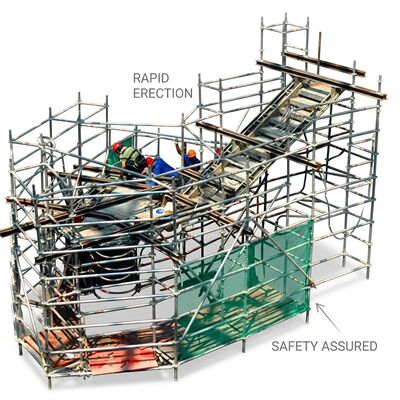

Широкоугольная подъемная установка стабилизированная алюминиевая леса башня 300 процентов расширение отпечатков для 24 м рабочей высоты EN12810

Mobile scaffold towers erected to heights exceeding 12 meters enter a wind-loading regime fundamentally different from the ground-level conditions for which standard stability calculations are performedСкорость ветра увеличивается с высотой в соответствии с профилем закона мощности, и сама конструкция башни представляет собой область паруса, которая генерирует моменты опрокидывания пропорционально квадрату скорости ветра.Стандартная башня шириной 0,75 м на рабочей высоте 20 м при ветре 15 м/с (Сила Беофорта 4,описанный как "умеренный ветер") переживает момент опрокидывания примерно в 8 раз больше, чем та же башня на высоте 4 метраБез инженерного смягчения, этот момент ветра может превысить момент восстановления самовеса башни.создавая опасность опрокидывания даже при ветровых условиях, которые кажутся незначительными для работников на уровне земли.

Система Wide Base Outrigger обеспечивает стабильность ветра с помощью геометрических, а не массовых средств.сопротивляющий момент руки увеличивается в 6 раз..7Поскольку сопротивление переворачиванию является произведением веса башни и горизонтального расстояния от точки поворота до центра тяжести,это геометрическое расширение достигает того же повышения стабильности, что и добавление 4.5 тонн веса балласта без ограничения на передвижение балластом. Каждый из них самостоятельно перемещается через винтовый механизм с промежуточными позициями блокировки на 0.Увеличение на 5 млн., что позволяет выбирать стабильность на основе конкретной рабочей высоты и прогноза ветра для каждого развертывания.Плакат установки соотносит рабочую высоту с минимальным требуемым расширением вытяжки для ветровых условий до 12.5 м/с (максимальная скорость ветра для безопасного использования башни согласно EN1004), что исключает необходимость выполнения инженерных расчетов на месте.

Уменьшение опасности для мягкой земли:Артикулирующие шаровые ноги вытяжки обращаются к вторичному режиму отказа, когда стандартные плоские стабилизаторы на мягкой или неровной земле развивают нагрузку на край, которая постепенно опускает край подстилки, создавая самоукрепляющийся цикл наклона, который может перейти к опрокидыванию даже при нулевом ветре.Плиты распределения нагрузки диаметром 250 мм с 15-градусной вращающейся суставной поддерживают полный контакт поверхности независимо от наклона землиНа земле с несущей способностью 100 кПа (типично для уплотненной заправки строительной площадки) это обеспечивает 4.9 кН поддержки на ногу, достаточной для полной реакционной силы снаряжения при максимальном расширении и нагрузке.

• 6.7x Увеличение опорно-моментной руки:Расширение отпечатков с 0,75 м до 5,0 м общей ширины основания обеспечивает стабильность, эквивалентную добавлению 4,5 тонн балласта с помощью чисто геометрических средств, сохраняя мобильность башни.
• Карта соотношения скорости ветра и расширения:Постоянно прикрепленное руководство по установке соотносит рабочую высоту с минимальным расширением снаружи при скорости ветра до 12,5 м/с, исключая инженерные расчеты на месте.
• 15-градусные артикулирующие шаровые ноги:250 мм пластинки распределения нагрузки поддерживают полный контакт поверхности на земле наклон до 15 градусов, предотвращая прогрессирующий режим провала опускания краев фиксированных плоских стабилизаторов.
• 0.049 кв.м. Нагрузка на землю:Большие площади стопы распределяют реакционные силы на 100 кПа грузоподъемности, обеспечивая 4,9 кН поддержки на стопу, достаточной для полной максимальной протяженности грузоподъемности.
• Позиции блокировки стабильности на 0,5 м:Промежуточные расширения позволяют развернуть только необходимое расширение отпечатков для конкретной рабочей высоты, сохраняя маневренность на рабочем месте, когда не требуется полное расширение.
• Дизайн установки с двумя спиральными спиралями:Восемь крепежных элементов из нержавеющей стали M12 на каждую подвеску распределяют реакционные силы в конфигурации с двойным стрижком,предотвращение локализации свертывания одноштурмовых прицепов под максимальной нагрузкой.

Сначала установлены подъемные балки в уложенном положении в каналах базовой рамы. Калиброванный ключ крутящего момента включен для крепежных элементов M12 с значениями, указанными на плакате.36-месячная гарантия на конструкцию с ежегодным сервисом проверки повторной сертификации для арендуемых парков.
